背景：既に１年以上NTT光クロス＋@Niftyで運用していました。
当初の構成
ONU⇒GX-100NE⇒10GHUB ⇒ LAN + WiFI Router
Ubuntu、Mac、Winは問題ないが・・・・
AndroidからのWifi接続がぶちぶち切れたり、ネットが遅かったりといやな症状が出ていました。iPadはたまに切れる程度
やったこと、RTX1300を間にいれて、DMZやルーティングでごにょごにょしようと思ったら、GX-100NEにはDMZなし・・・
YAMAHAの下記の設定でいけそうだとわかり、ついてにIPv4固定IP契約し設定
https://www.rtpro.yamaha.co.jp/RT/docs/ocn_map_e/index.html
固定費総額 約１万円／月
新しい構成
ONU⇒GX-100NE⇒RTX1300⇒10GHUB ⇒ LAN + WiFI Router
GX-100NEは、初期化してデフォルトのまま ※パスワードだけ変更
RTX1300

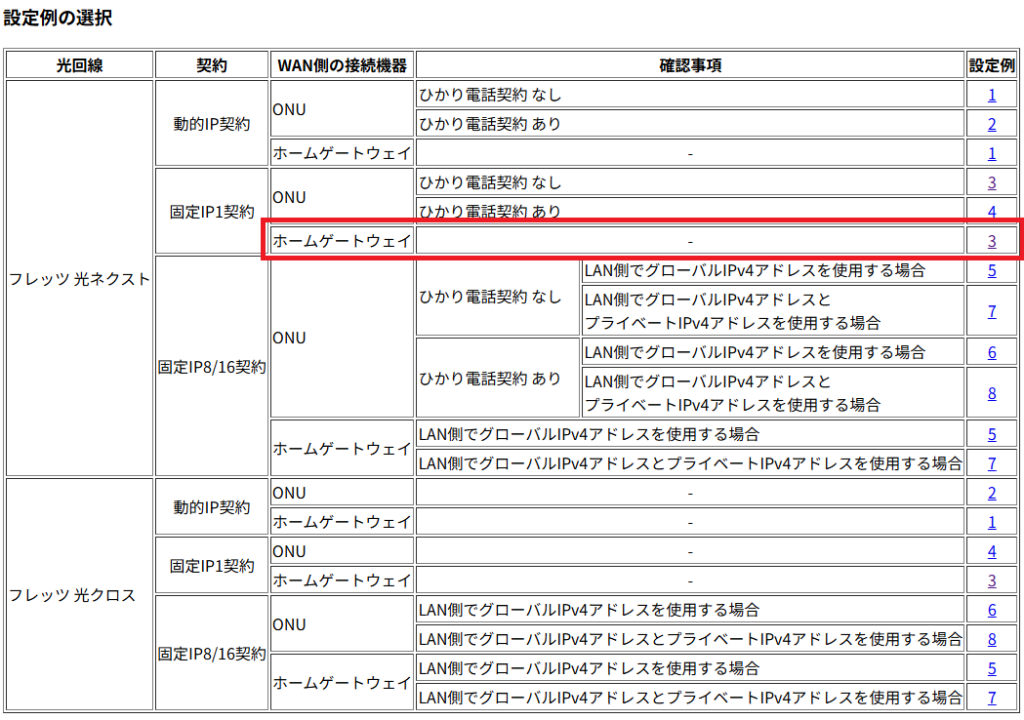

使用する設定
スクリプト config.txt の下記を編集
lan1の設定とDHCP範囲を、社内LANに合わせ書き換える。 ※”.100.”で検索
下記の項目を、@Niftyの情報を書き換えてください。
SERVER_URL = “アドレス解決システムURL”
USERNAME = “アドレス解決システム認証用ID”
PASSWORD = “アドレス解決システム認証用パスワード”
HOSTNAME = “”
※下記スクリプトを、USBシリアル 9600bpsで接続しTeraTermなどで流し込む
luaファイルもスクリプトで生成される。
TeraTermの１行送る毎に入れるWaitは100mS
コピペする環境により、改行が途中で入るとえらーになるので、一旦テキストエディタに貼って成形してください。上のYAMAHA公式からダウンロードしても問題ないです。
～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～
#【経路設定】
ip route default gateway tunnel 1
#【LAN設定】
ip lan1 address 192.168.100.1/24
#【NGNとの接続設定】(※)
ngn type lan2 ntt
ipv6 prefix 1 ra-prefix@lan2::/64
ipv6 source address selection rule lifetime
ipv6 lan1 address ra-prefix@lan2::1/64
ipv6 lan1 rtadv send 1 o_flag=on
ipv6 lan1 dhcp service server
ipv6 lan2 dhcp service client ir=on
#【MAP-Eの設定】
tunnel select 1
tunnel encapsulation map-e
tunnel map-e type ocn
ip tunnel mtu 1460
ip tunnel nat descriptor 1000
tunnel enable 1
nat descriptor type 1000 masquerade
nat descriptor address outer 1000 map-e
# NAT/IPマスカレードの設定は必要に応じて設定を追加してください
#【DHCPの設定】
dhcp service server
dhcp server rfc2131 compliant except remain-silent
dhcp scope 1 192.168.100.2-192.168.100.191/24
#【DNSの設定】
dns server dhcp lan2
#【IPv4フィルター関連設定】
tunnel select 1
ip tunnel secure filter in 200030 200039
ip tunnel secure filter out 200099 dynamic 200080 200082 200083 200084 200098 200099
tunnel enable 1
ip filter 200030 pass * 192.168.100.0/24 icmp * *
ip filter 200039 reject *
ip filter 200099 pass * * * * *
ip filter dynamic 200080 * * ftp
ip filter dynamic 200082 * * www
ip filter dynamic 200083 * * smtp
ip filter dynamic 200084 * * pop3
ip filter dynamic 200098 * * tcp
ip filter dynamic 200099 * * udp
#【IPv6フィルター関連設定】
ipv6 lan2 secure filter in 200030 200031 200038 200039
ipv6 lan2 secure filter out 200099 dynamic 200080 200081 200082 200083 200084 200098 200099
ipv6 filter 200030 pass * * icmp6 * *
ipv6 filter 200031 pass * * 4
ipv6 filter 200038 pass * * udp * 546
ipv6 filter 200039 reject *
ipv6 filter 200099 pass * * * * *
ipv6 filter dynamic 200080 * * ftp
ipv6 filter dynamic 200081 * * domain
ipv6 filter dynamic 200082 * * www
ipv6 filter dynamic 200083 * * smtp
ipv6 filter dynamic 200084 * * pop3
ipv6 filter dynamic 200098 * * tcp
ipv6 filter dynamic 200099 * * udp
#【IPv6アドレスの通知設定】
ipv6 lan1 prefix change log on
lan linkup send-wait-time lan2 5
schedule at 1 startup * lua emfs:/ocn_address_notification.lua
embedded file ocn_address_notification.lua <<EOF
–[[
■ OCNバーチャルコネクト IPv6アドレス通知用 サンプルスクリプト
Ver. 1.01
2022.04.04 ヤマハ株式会社
本スクリプトは、OCNバーチャルコネクト の 固定IP1/8/16契約において、
指定したインターフェースに新しいIPv6プレフィックスが付与されたとき、
アドレス解決サーバーにIPv6アドレスの更新通知を行うLuaスクリプトのサンプルです。
新しいIPv6プレフィックスが付与されたことは、ルーターのSYSLOGを監視し、以下
のログが出力された場合に検知しています。
（IPv6アドレスがLAN1に設定されている場合の例）
Add IPv6 prefix xxxx:xxxx:xxxx:xxxx::/xx (Lifetime: xxxxxx) via LAN1 by DHCPv6
Add IPv6 prefix xxxx:xxxx:xxxx:xxxx::/xx (Lifetime: xxxxxx) via LAN1 by RA
以下のコマンドが設定されていないと、上記ログは出力されないため、
必ず設定するようにしてください。
ipv6 lan1 prefix change log on
[注意事項]
・本スクリプトは、schedule atコマンドでルーターの起動時に実行されるようにし
てください。
・スクリプト中の「設定値」の値は、ご使用の環境に応じて変更した上でご使用く
ださい。
[更新履歴]
2021.04.01 Ver.1.00 初版作成
2022.04.04 Ver.1.01 HTTPリクエストを実行前に2秒待機する処理を追加
リナンバリング時などにIPv6アドレス生成処理を待機するため
]]
—————————————-
— 設定値 —
—————————————-
— アドレス解決システムのURL
SERVER_URL = “アドレス解決システムURL”
— ユーザー名
USERNAME = “アドレス解決システム認証用ID”
— パスワード
PASSWORD = “アドレス解決システム認証用パスワード”
— アドレス解決用ホスト名(省略時は自動設定、接続に問題がある場合に設定する)
HOSTNAME = “”
— IPv6アドレスを設定するインターフェース名
IPv6_IF = “LAN1”
— IPv6プレフィックスが追加されたときのSYSLOGパターン
LOG_PTN1 = “Add%s+IPv6%s+prefix.+%(Lifetime%:%s+%d+%)%s+via%s+” .. IPv6_IF .. “%s+by”
— リンクアップしたときのSYSLOGパターン
LOG_PTN2 = “LAN2: link up”
— WAN に LAN3 をご利用の場合
— LOG_PTN2 = “LAN3: link up”
— リンクアップしたときのSYSLOGパターン
LOG_PTN3 = “%[OCN MAP%-E%] hostname=”
— 上記3つを同時に検出するパターン
PTN = /(Add IPv6 prefix|LAN2: link up|hostname=)/
— WAN に LAN3 をご利用の場合
— PTN = /(Add IPv6 prefix|LAN3: link up|hostname=)/
— SYSLOGのレベル
LOG_LEVEL = “info”
— SYSLOGのプレフィックス
LOG_PFX = “[OCN MAP-E]”
—————————————-
— SYSLOGを出力する関数 —
—————————————-
function logger(msg)
rt.syslog(LOG_LEVEL, string.format(“%s %s”, LOG_PFX, msg))
end
—————————————-
— リトライ間隔を計算する関数 —
—————————————-
function retry_timer(t, c)
return (t * 2 * c)
end
—————————————-
— メインルーチン —
—————————————-
local rtn, str, count, log, sleep_time, hostname, tmp
local req_t = {}
local res_t
——————–
— 初期化
math.randomseed(os.time())
— HTTPリクエストの準備
req_t.method = “GET”
req_t.auth_type = “basic”
req_t.auth_name = USERNAME
req_t.auth_pass = PASSWORD
——————–
— 監視
if string.len(HOSTNAME) == 0 then
rtn, str = rt.syslogwatch(LOG_PTN3, 1, 30)
if (rtn > 0) then
tmp, hostname = string.split(str[1], “=”)
end
else
hostname = HOSTNAME
rt.sleep(5)
end
while true do
count = 1
while hostname do
req_t.url = string.format(“%s?hostname=%s”, SERVER_URL, hostname)
— HTTPリクエストを実行
rt.sleep(2)
res_t = rt.httprequest(req_t)
logger(“アドレス解決サーバーへの通知を実行しました。”)
— リクエストに成功
if res_t.rtn1 then
— アップデートの結果をログに出力する
if res_t.code == 200 then
if string.match(res_t.body, “good”) or string.match(res_t.body, “nochg”) or string.match(res_t.body, “nohost”) then
log = string.format(“アドレス解決サーバーへの通知に成功しました。(code=%d)”, res_t.code)
logger(log)
— ループを抜け、SYSLOGの監視を再開する
break
end
end
log = string.format(“アドレス解決サーバーへの通知に失敗しました。(code=%d)”, res_t.code)
logger(log)
else
logger(“アドレス解決サーバーから応答がありません。”)
end
— 再送時間設定
sleep_time = retry_timer(60, count)
if (sleep_time > 3600) then
sleep_time = 3600
else
count = count * 2
end
rt.sleep(sleep_time)
end
— 定期的に通知する（12-24時間後）
sleep_time = math.random(43200, 86400)
rtn, str = rt.syslogwatch(PTN, 1, sleep_time)
if (rtn > 0) and string.match(str[1], LOG_PTN3) then
tmp, hostname = string.split(str[1], “=”)
elseif (rtn > 0) and string.match(str[1], LOG_PTN2) then
rt.sleep(5)
end
end
EOF
~~~~~~~~~~
ここまで、以下 YAMAHA のメモ
(※) LAN1の接続機器がIPv6を使用せずIPv4通信のみを行う場合、以下は設定しないでください。
・ipv6 prefix 1 ra-prefix@lan2::/64
・ipv6 lan1 rtadv send 1 o_flag=on
・ipv6 lan1 dhcp service server
以上です。
